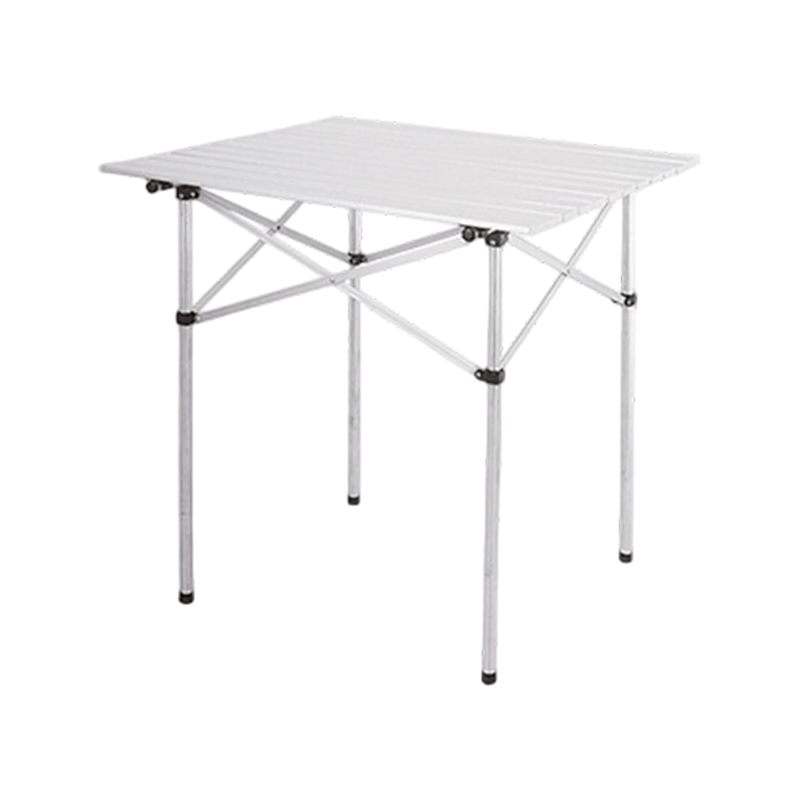

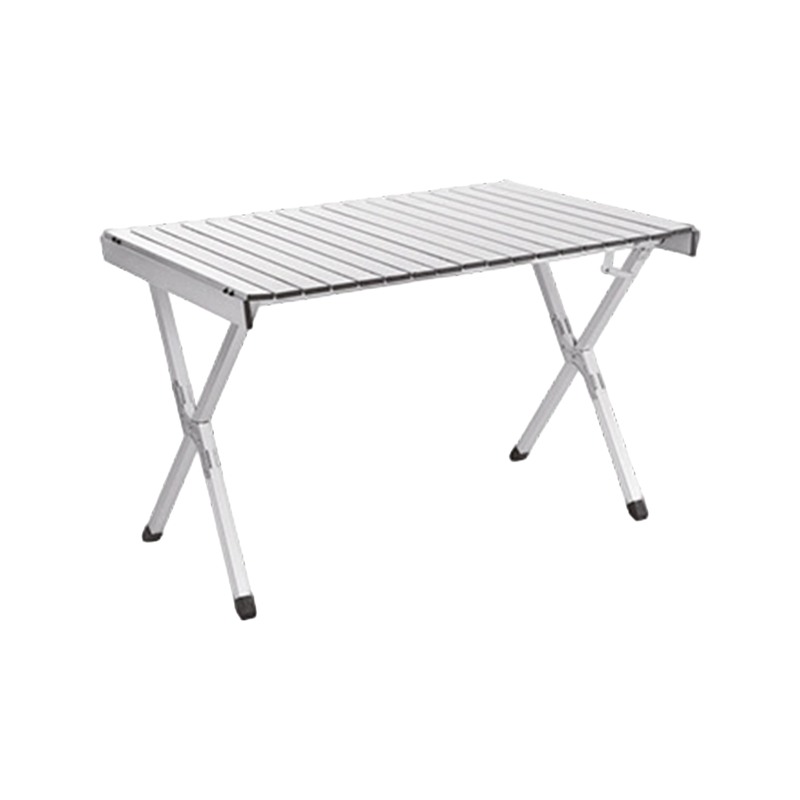

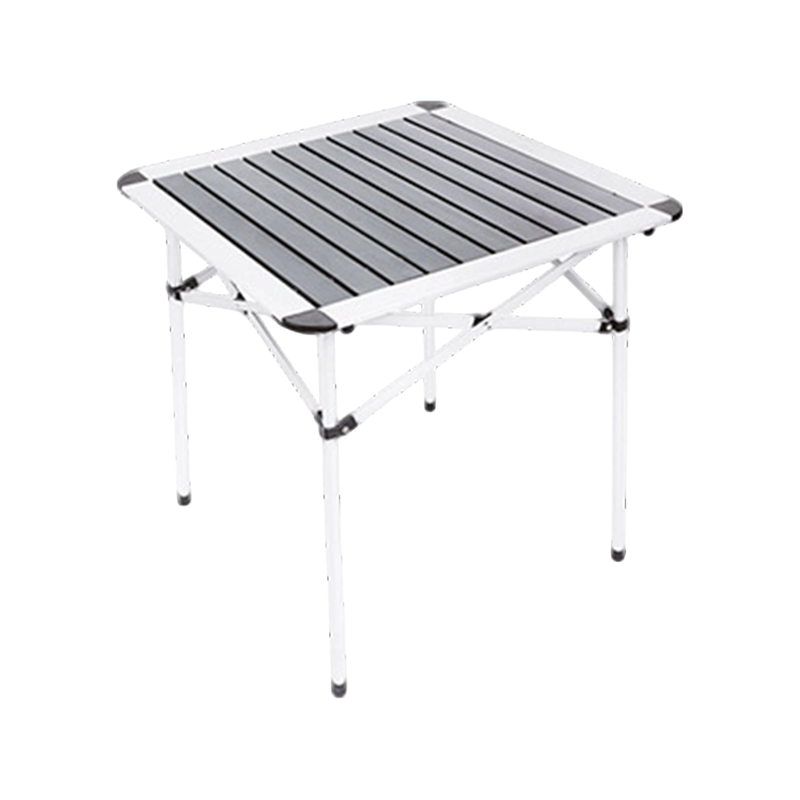

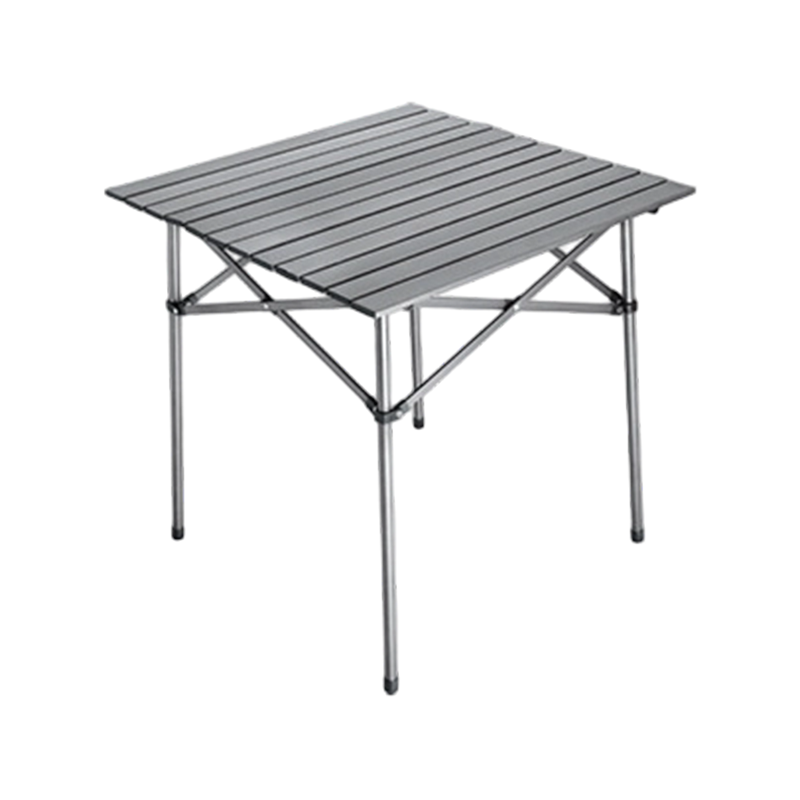

屋外アルミニウム合金折りたたみテーブル、キャンプテーブル、エッグロールテーブル

屋外環境では、折りたたみテーブルは調理器具やクーラーによる静的な重量以上のものにさらされます。突風は、特に屋外のキャンプ場、海岸、または山の尾根で発生する可能性があります。 動的横力 テーブルが揺れたり、ねじれたり、倒れたりする原因になります。これらの力に対するテーブルの抵抗は、次の 2 つの重要な構造特性によって決まります。 横方向の安定性 (左右の揺れに対する耐性) ねじれ剛性 （垂直軸周りのねじれに対する耐性）。どちらも直接影響を受けるのは、 フレームジオメトリ （脚の角度、設置面積の形状、高さと幅の比率）および クロスブレーシングパターン (X ブレーシング、H ブレーシング、または周囲ブレーシング)。中国の杭州に拠点を置くアウトドア ブランドであり、国境を越えた製造パートナーである CragHaven Outdoor では、優れたアウトドア製品はパラメータの山ではなく、環境、使用パターン、時間の試練に対する深い理解に基づいて構築されると信じています。この記事では、これらの設計変数が風抵抗にどのように影響するかについての構造工学分析を紹介します。これは、当社の研究開発ラボからの経験的な風洞およびフィールドテストデータに裏付けられています。

1. 屋外用折りたたみテーブルにかかる風荷重の物理学

風は両方に適用されます 抗力 （テーブルトップとフレームに対する水平方向の圧力）および 揚力 (特に大きな平らな面では上向きの吸引)。一般的な 70 × 70 cm 正方形の折りたたみテーブルの場合、時速 40 km (約 11 m/s) の風によって約 75Pa 、横力に換算すると、 37N 天板のみで（約3.8kg）。 60km/h (≈ 16.7 m/s) では、圧力は次のように上昇します。 170Pa を超える横方向の力 83N (約 8.5 kg) - しっかりと固定されていないテーブルを傾けたりねじったりするのに十分な量です。

• ひっくり返る瞬間 – 風力はテーブルトップの高さ (通常 70 ～ 75 cm) で作用し、外側の脚の設置面積を中心にテーブルを回転させようとするトルクを生成します。テーブルの抵抗は、 開脚角度 そして 設置面積の幅 .
• ねじりモーメント – 風がコーナーや斜めに当たると、ねじれる力が発生します。テーブル付き 長方形のフットプリント 圧力中心からの対角距離が長いため、正方形のものよりも大きなねじり荷重を受けます。
• ガストファクター – 現実世界の風は安定していません。突風が起こる可能性があります 1.5～2.5倍 平均風速。 CragHaven Outdoor テストでは、 突風シミュレーションプロトコル これは、定常状態圧力の 2.0 倍のピーク荷重を 3 秒間適用します。

2. フレームの形状: フットプリントの形状、脚の角度、高さと幅の比率

テーブルのフレームの幾何学的構成によって、テーブルの基本的な安定性が決まります。主要な変数は次のとおりです。 開脚角度 (垂直からの各脚の外側の角度)、 フットプリントのアスペクト比 (幅と奥行きの比率)、および 重心高さ .

• 開脚角度（外傾） – 脚が外側に角度が付いているため、地面での有効設置面積が広がります。脚を広げた状態 垂直から 10° 設置面積の幅が約増加します 25% 垂直脚と比較して、横方向の安定性が向上します。 40～50% 風力テストで。私たちの CragHaven Outdoor の標準は 8～12°の広がり 、安定性と折り畳んだ収納性のバランスをとるように最適化されています。量販店のテーブルではよく使用されます。 ≤ 5°の広がり 、材料を節約しながら風の抵抗を大幅に軽減します。
• フットプリントのアスペクト比 – 長方形のテーブルの場合、 風上側 (風に面する側) 表面積を減らすために、理想的には寸法を短くする必要があります。寸法が記載されたテーブル 70×50cm （アスペクト比1.4:1）50cm側を風に向けて体験 28% 削減 70×70cmの正方形のテーブルよりも横力がかかりません。ただし、寸法が長くなる (70 cm) ため、ねじりモーメントに対するレバー アームが長くなるため、ねじり剛性はわずかに低下します。
• 高さと幅の比率 – 低いテーブル (高さ 50 cm など) は、風による転倒に備えて重心が低く、レバーアームが短くなっています。標準的な高さ70cmのテーブルと比較して、50cmのテーブルは 転倒傾向が 35% 減少 同じ風荷重下で。ただし、ユーザーの快適さ (特に食事や食事の準備) を考えると、高さ 70 cm の方が有利です。 CragHaven アウトドア テーブルの特徴 二段階調節可能な脚 (50 cm と 70 cm) なので、風の強い状況でもテーブルを下げることができます。

3. クロスブレースパターン: 耐風性における構造効率

クロスブレースは、脚をフレームに接続する支柱のネットワークであり、荷重による脚の外側への広がりやねじれを防ぎます。さまざまなブレース パターンにより、剛性、重量、折りたたまれた体積の間でトレードオフが生じます。

• Xブレーシング(斜めクロス) – 2 本の斜めの支柱が向かい合う脚の間で交差し、 トラス構造 横方向の力に抵抗するのに非常に効果的です。私たちのテストでは、X 括弧付きテーブルで次のことが示されました。 横方向のたわみが 65 ～ 75% 減少 風速 60 km/h 未満での場合、ブレースなしのテーブルと比較。ただし、X ブレースにより重量が増加します。 15～20% そして can interfere with leg-folding mechanisms.
• H ブレース (水平外周) – 水平ブレースは中間の高さ (地面から約 30 ～ 40 cm) で脚を接続し、堅固な長方形を形成します。このパターンが提供するのは、 適度な横方向の安定性 (ブレースなしの場合に比べて 30 ～ 40% の改善) ですが、 ねじり荷重に対する効果が低い フレームに対して脚がまだねじれる可能性があるためです。 H ブレースは軽量で折りたたみが簡単なため、量販市場の設計で一般的です。
• ペリメーターコード/ストラップブレーシング – 一部の軽量テーブルでは、硬い金属ブレースの代わりに、 張った布地またはコード 脚の中央の高さの周囲にあります。これにより脚の広がりを防ぎますが、 ねじり抵抗がほとんどない 。私たちの風力テストでは、ストラップで固定されたテーブルは、 10 ～ 15% の改善 横方向の安定性と 8 ～ 10°のねじれ 風速 60 km/h 未満 - 屋外の現場では安全ではないと考えられる性能レベルです。
• 複合XHブレース（フルトラス） – 当社の CragHaven Outdoor プレミアム「WindMaster」フレームは、X ブレーシングと H ブレーシングの両方を使用しています。 ハイブリッド構成 ：長手方向のXブレースと脚アセンブリ上部のHブレース。これにより、 横方向のたわみを 82% 削減 そして limits torsional twist to < 2° 風速 70 km/h 未満、追加のみ 12%の重量 基本的な H ブレースフレームと比較。

4. 動的風力試験プロトコルとパラメータ測定

CragHaven 屋外風力テストでは、 ポータブル風洞リグ と 2.0m×2.0mの試験区間 そして配列 レーザー変位センサー フレームのたわみをリアルタイムで測定します。テーブルは次の風速でテストされます。 20 km/h ～ 80 km/h 、定常状態と突風状態の両方で。主要な測定パラメータは次のとおりです。

• 横たわみ(Δx) – テーブルトップ中央での最大水平変位 (mm 単位で測定)。安全な食事/調理の許容限度は次のとおりです。 < 15 mm .
• ねじりねじれ角（θ） – 垂直軸を中心としたテーブルトップの角度回転 (度単位で測定)。許容限界は < 3° .
• 垂直変位 (Δy) – 風による揚力によるテーブルトップの浮き上がりまたはたわみ (mm 単位で測定)。
• 回復時間 – 突風がおさまった後、テーブルがピークたわみの 5% 未満に戻るまでの時間 (秒単位)。

5. 比較パラメータ表: フレーム形状とブレーシング性能

以下の表は、5 つのフレーム構成にわたるテスト結果をまとめたものです。すべての値は、高さ 70 cm、70 × 70 cm のテーブルで、時速 60 km/h の定常状態の風、時速 80 km/h で 3 秒間の突風 (2.0 × 突風率) でテストしたものです。データは CragHaven Outdoor の社内構造ラボから取得したもので、サードパーティのエンジニアリング コンサルタントによって検証されています。

6. 風を考慮した設計: CragHaven アウトドア エンジニアリング哲学

CragHaven Outdoor では、最初の設計コンセプトから繰り返しのサンプリングとテストに至るまで、常に実際の使用シナリオから始めます。風力は過小評価されがちなシナリオです。私たちの設計プロセスには次のものが含まれます。

• 数値流体力学 (CFD) モデリング – 物理的なプロトタイプを構築する前に、テーブルトップとフレーム上の風の流れをシミュレーションして高圧ゾーンを特定します。これにより、テストの反復回数が次のように減少します。 40～50% .
• 海岸や山岳地帯でのフィールドテスト – 私たちのテストチームはプロトタイプテーブルを次の場所に展開します。 ビーチフロントの場所 (塩水噴霧と安定した陸上風あり) 高山の尾根 (乱流、突風条件下)、現実世界のたわみデータを記録します。 三軸加速度計 .
• 強化されたジョイント設計 – どんなに優れたブレースであっても、関節が弱いと機能しません。私たちが使用するのは ダブルロールかしめられたチューブ端 そして ステンレス鋼ピボットピン すべてのフレーム交差部で、ブレース システムが関節の遊びによるエネルギー損失なく荷重を地面に確実に伝達します。私たちの関節関節公差は次のように保たれています。 ±0.15mm 、業界平均の±0.5 mmと比較して。

当社は、中国の成熟した効率的な製造システムを利用して、これらの設計意図を安定性、複製可能、拡張性のある製品に変換し、杭州の施設から出荷されるすべてのテーブルが、風が吹く海辺のキャンプ場でも、風の強い山のベースキャンプでも、風の強い状況でも一貫して機能することを保証します。

FAQ – よくある質問

Q1: 横方向の安定性は、耐風性にとってねじれ剛性よりも重要ですか、それとも同様に重要ですか?

どちらも重要ですが、さまざまな障害モードから保護します。 横方向の安定性 テーブルが横に滑ったり、完全に転倒したりするのを防ぎます。これは、直風時の主な故障モードです。 ねじり剛性 テーブルトップが脚に対してねじれるのを防ぎます。これにより、調理器具が滑り落ちたり、テーブルがぐらつき、さらに突風が吹くとさらに悪化する可能性があります。 CragHaven Outdoor テストでは、横方向の安定性は高いがねじれ剛性が低いテーブル (例: 幅広のスプレイを持つ H ブレース) が依然として故障する可能性があることを観察しました。 プログレッシブツイスト —突風が吹くたびにわずかなねじれが加わり、時間が経つにつれてテーブルトップの位置がずれて不安定になります。したがって、優先順位を付けることをお勧めします 両方 斜めの X ブレーシングを備えたテーブル、またはバランスの取れたパフォーマンスを実現する WindMaster のようなハイブリッド システムを選択することにより、テーブルを選択できます。風力テスト済みのテーブルの全製品を以下でご覧いただけます。 折りたたみテーブルの商品ページ .

Q2: 既存の折りたたみテーブルを改造して耐風性を向上させることはできますか? それとも、風に耐えられるように設計された新しいテーブルを購入する必要がありますか?

いくつかの簡単な変更が役立つ場合があります。 テーブルの高さを下げる (テーブルに調節可能な脚がある場合) これが最も効果的なアップグレードです。高さを 20 cm 下げると、風による転倒モーメントが約減少します。 30% 。また、 脚に体重を加える 中央のストラップにバックパックや石を吊るすことで、安定性が高まります。ただし、これらは応急処置の解決策です。テーブルのフレームの形状とブレースは、その構造に不可欠です。周囲ストラップを使用して設計されたテーブルに X ブレーシングを後付けすることはできません。 CragHaven Outdoor では、耐風性を中心的な要件としてテーブルをゼロから設計しています。 WindMaster テーブルには以下が含まれます。 あらかじめ穴を開けられたアンカーポイント 地面杭用（柔らかい表面用）および 土嚢ループ ビーチでの使用に適しており、極端な条件に対応する追加のオプションが提供されます。

Q3: 折りたたみ式屋外テーブルではどのような風速評価に注意すればよいですか?また、CragHaven Outdoor では「耐風性」をどのように定義していますか?

本格的な屋外テーブルはメンテナンスすることをお勧めします。 横方向のたわみ < 15 mm そして ねじりねじれ < 3° で 60 km/h （突風とともに）。これは、 ビューフォート フォース 7 (強風に近い) 状況 - キャンプ場のほとんどの活動に影響を与える非常に強い風。当社の CragHaven アウトドア テーブルは次のことをテストされています。 時速80kmの突風サバイバル 永久変形はありませんが、時速 70 km を超える調理には使用しないでください。私たちは、 ウィンドパフォーマンスラベル すべてのテーブルに、定格定常状態および突風制限を示します。これは透明性に対する当社の取り組みの一環です。当社は、優れたアウトドア製品はパラメータの山に基づいて構築されるのではなく、環境とそれがもたらす課題についての深い理解に基づいて構築されると信じています。時間と風の試練が最終的に私たちのデザインを検証するのです。
